Перегрев серводвигателя: причины и профилактика
Серводвигатель — один из немногих узлов станка с ЧПУ, где температура напрямую связана с ресурсом. Перегрев обмотки на 10–15 °C выше нормы ускоряет старение изоляции в разы, а систематическое срабатывание тепловой защиты — верный признак, что где-то в системе накопилась ошибка: от забитого вентилятора до неправильно подобранного режима работы. Проблема в том, что перегрев редко проявляется мгновенно — двигатель может месяцами работать «на пределе», пока изоляция не пробьётся или подшипник не заклинит. В этом материале разбираем источники тепловыделения, типичные причины перегрева и меры профилактики, которые реально снижают число внеплановых остановов.
- Откуда берётся тепло в серводвигателе
- Основные причины перегрева
- Механический, электрический и тепловой перегрев — в чём разница
- Как отличить перегрев от других неисправностей
- Профилактика: что проверять регулярно
- Срабатывание тепловой защиты: что делать
- Выбор компонентов охлаждения и питания
- Заключение
Откуда берётся тепло в серводвигателе
Серводвигатель греется по природе своей работы: ток, проходящий через обмотки статора, выделяет тепло по закону Джоуля — пропорционально квадрату тока и сопротивлению обмотки. Часть тепла даёт и механика — трение в подшипниках, потери на перемагничивание сердечника (гистерезис) и вихревые токи. В нормальном режиме это тепло рассеивается через корпус, охлаждающий вентилятор и, у части моторов, через принудительный обдув от отдельного модуля вентилятора.
Проблема начинается тогда, когда приход тепла превышает его отвод. Причин тому две группы: либо растёт ток (перегрузка, короткое замыкание витков, неправильная настройка сервоусилителя), либо ухудшается теплоотвод (грязь в рёбрах корпуса, неисправный вентилятор, высокая температура в шкафу или цехе). Обе группы в итоге дают одну и ту же картину — рост температуры обмотки, срабатывание термодатчика и, если вовремя не отреагировать, деградацию изоляции.
Основные причины перегрева
На практике причины перегрева серводвигателя укладываются в несколько повторяющихся сценариев.
- Механическая перегрузка. Двигатель работает на пределе крутящего момента дольше расчётного времени — например, при затупленном инструменте, завышенной подаче или заклинивании оси. Ток растёт, растёт и тепловыделение.
- Неисправность подшипников. Изношенный или недостаточно смазанный подшипник даёт дополнительное трение, а зачастую и вибрацию, которая ускоряет дальнейший износ — подробнее о диагностике таких симптомов в статье про диагностику шпинделя по стуку и гулу, принципы там применимы и к серводвигателю.
- Плохой контакт в силовых цепях. Окисленный разъём или повреждённая жила силового кабеля увеличивают переходное сопротивление, из-за чего локально греется не только клемма, но и сама обмотка из-за неравномерной нагрузки по фазам.
- Некорректная настройка сервоусилителя. Завышенные коэффициенты контура тока, неверно подобранный режим ограничения тока или ошибки в параметрах двигателя приводят к избыточным токам даже без внешней нагрузки — смежная тема разобрана в статье про причины поломки сервоусилителя FANUC.
- Неисправность или отсутствие охлаждения. Забитый пылью радиатор, остановившийся вентилятор обдува или закрытые вентиляционные отверстия шкафа управления резко снижают эффективность теплоотвода.
- Ошибки обратной связи энкодера. Некорректный сигнал датчика положения заставляет систему ЧПУ компенсировать «мнимое» рассогласование избыточным током — это одна из скрытых причин, которую стоит проверять при повторяющемся перегреве без видимой механической нагрузки.
- Работа при повышенной температуре окружающей среды. Летом в плохо вентилируемом цехе или рядом с другим источником тепла запас по нагреву двигателя сокращается даже при штатной нагрузке.
Окисление контактов или повреждение жилы штатного кабеля увеличивает переходное сопротивление и провоцирует локальный нагрев — замена на оригинальный кабель снимает эту причину перегрева.
Механический, электрический и тепловой перегрев — в чём разница
Полезно разделять источники перегрева по типу, потому что от этого зависит и метод устранения. Ниже — обобщённая классификация, которая помогает быстрее локализовать проблему.
| Тип перегрева | Типичный источник | Косвенные признаки | Что проверить в первую очередь |
|---|---|---|---|
| Механический | Износ подшипника, перекос вала, заклинивание нагрузки | Вибрация, посторонний шум, рост тока в покое | Подшипники, соосность, свободный ход оси |
| Электрический | Межвитковое замыкание, плохой контакт, дисбаланс фаз | Неравномерный нагрев корпуса, ошибки перегрузки по току | Сопротивление обмоток, силовые разъёмы, кабель |
| Тепловой (внешний) | Неисправный вентилятор, забитый радиатор, жара в шкафу | Медленный, равномерный нагрев всего корпуса | Вентиляторы, фильтры, температура в шкафу управления |
| Обусловленный настройкой | Неверные параметры контура тока, ошибки компенсации | Нагрев при малой нагрузке, нестабильная работа привода | Параметры сервоусилителя, обратная связь энкодера |
Как отличить перегрев от других неисправностей
Перегрев легко спутать с другими сбоями, потому что система ЧПУ часто реагирует одинаково — аварийным остановом с кодом ошибки. Порядок диагностики обычно такой:
- Считать код аварии на панели оператора — для FANUC и других систем коды перегрева двигателя и перегрузки усилителя различаются, и стоит свериться со справочником, например по алармам серии SV FANUC.
- Замерить сопротивление изоляции и обмоток мультиметром или мегаомметром — резкое отклонение от паспортных значений говорит об электрической природе проблемы.
- Проверить фактическую температуру корпуса двигателя тепловизором или контактным термометром в нескольких точках — равномерный нагрев указывает на проблему с охлаждением, локальный — на электрику или механику.
- Оценить токовую нагрузку в реальном времени через диагностическое меню ЧПУ — систематическое превышение номинала при штатной программе обработки указывает на перегрузку или неверную настройку.
- Проверить сигнал обратной связи энкодера на предмет сбоев — подробный разбор в статье об ошибках чтения энкодера.
Общий подход к последовательной проверке серводвигателя, усилителя и обратной связи описан в материале о диагностике сервосистемы ЧПУ — логично опираться на него, если перегрев сопровождается и другими симптомами: нестабильным моментом, шумом, сбоями позиционирования.
Профилактика: что проверять регулярно
Большую часть случаев перегрева можно предотвратить регулярным обслуживанием, а не устранять постфактум.
- Раз в квартал или согласно регламенту станка — продувать вентиляционные каналы двигателя и шкафа управления сжатым воздухом, проверять работоспособность вентиляторов охлаждения.
- При плановом ТО контролировать состояние силовых разъёмов и кабелей на предмет окисления, трещин изоляции, перетирания в кабель-каналах.
- Раз в год замерять сопротивление изоляции обмоток и сравнивать с паспортным значением — уточняйте нормативы по руководству конкретного двигателя.
- Следить за температурой в шкафу управления, особенно в летний период — при превышении расчётного диапазона усиливать вентиляцию помещения или устанавливать дополнительный теплообменник.
- После любого ремонта или замены сервоусилителя сверять параметры настройки контура тока с заводскими значениями, а не переносить «на глаз» с другого станка.
- Контролировать реальную загрузку станка — систематическая работа на верхней границе крутящего момента сокращает температурный запас двигателя даже при исправной механике и электрике.

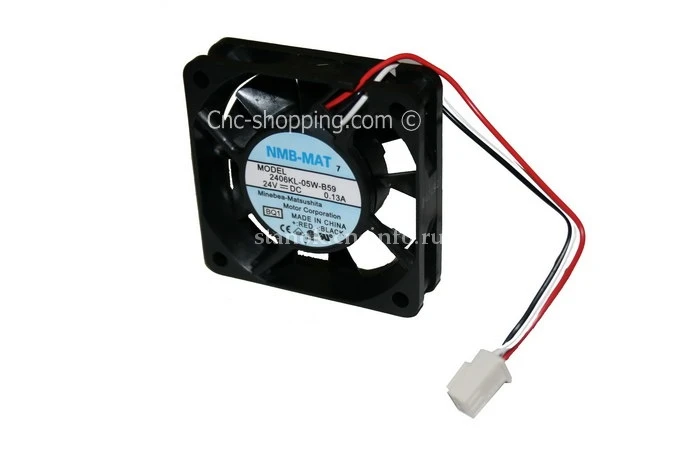

Штатный вентилятор обдува двигателя FANUC — при остановке или снижении оборотов именно он чаще всего становится причиной постепенного перегрева.
Компактный высокопроизводительный вентилятор для обдува двигателя или охлаждения шкафа сервоусилителя — актуальная замена при потере производительности штатного узла.
Срабатывание тепловой защиты: что делать
Если система ЧПУ выдала аварию по перегреву двигателя или усилителя, первое действие — не сбрасывать ошибку и не перезапускать станок «на всякий случай», а дать двигателю остыть и зафиксировать условия, при которых произошёл останов: программу, режим резания, время работы до аварии. Это экономит время на последующей диагностике.
Дальнейший алгоритм:
- Проверить работу вентилятора охлаждения и чистоту радиатора — самая частая и самая дешёвая в устранении причина.
- Замерить фактическую температуру корпуса и сравнить с паспортным порогом срабатывания термодатчика.
- Проверить силовой кабель и разъёмы на нагрев, окисление, ослабленный контакт.
- Считать журнал нагрузки из ЧПУ, если функция доступна, — чтобы понять, был ли перегрев следствием разовой перегрузки или системной проблемы.
- При повторных срабатываниях без видимой внешней причины — проверить настройки сервоусилителя и обратную связь энкодера, а при необходимости обратиться к специалистам для полной диагностики сервосистемы.
Игнорировать повторяющиеся срабатывания тепловой защиты нельзя: каждый цикл нагрева до порога и последующего охлаждения ускоряет усталостное разрушение изоляции обмотки, и рано или поздно авария закончится не остановом, а межвитковым замыканием и полной заменой двигателя.
Выбор компонентов охлаждения и питания
При подборе замены вентилятора, кабеля или блока питания для контура сервопривода важно ориентироваться не на визуальное сходство, а на точное совпадение артикула и электрических параметров с оригиналом — несовпадающий по производительности вентилятор не обеспечит расчётный теплоотвод, а кабель с иным сечением жилы даст дополнительный нагрев на длинной трассе.
Отдельное внимание стоит уделить стабильности питания периферийных цепей — вентиляторов, датчиков, цепей управления. Просадки и пульсации напряжения питания заставляют электронику работать в нештатном режиме, что тоже увеличивает тепловую нагрузку на смежные узлы.
Стабилизированное питание цепей управления и вентиляторов снижает риск нештатных режимов, которые косвенно приводят к перегреву смежных узлов сервопривода.
Для подбора вентиляторов и других комплектующих охлаждения удобно использовать раздел вентиляторы охлаждения, а для силовых кабелей питания серводвигателей FANUC — раздел кабели FANUC. Если перегрев сопровождается сомнениями в исправности самого двигателя, стоит заранее ознакомиться с порядком проверки серводвигателя перед заказом замены.
FAQ: частые вопросы
Какая температура корпуса серводвигателя считается нормальной?
Норма зависит от модели и режима работы, точные пороги указаны в паспорте двигателя — уточняйте по руководству станка. Ориентировочно корпус двигателя средней мощности при длительной нагрузке нагревается до величин, ощутимо тёплых на ощупь, но не обжигающих; резкое превышение паспортного порога срабатывания термодатчика — уже повод для диагностики.
Можно ли продолжать работу станка после разового срабатывания тепловой защиты?
Разово можно, дав двигателю остыть и зафиксировав условия останова для последующего анализа. При повторных срабатываниях в течение короткого времени эксплуатацию стоит приостановить до выяснения причины.
Как часто нужно чистить вентиляторы охлаждения серводвигателя?
Периодичность зависит от запылённости цеха, но в среднем продувку вентиляционных каналов проводят раз в квартал в рамках планового ТО. В цехах с высоким содержанием пыли и стружки интервал стоит сократить.
Может ли перегрев быть вызван неисправным энкодером, а не самим двигателем?
Да. Некорректный сигнал обратной связи заставляет систему ЧПУ компенсировать мнимое рассогласование избыточным током, что нагревает обмотку без внешней механической перегрузки.
Что делать, если перегрев повторяется, а видимых причин не находится?
Стоит провести комплексную диагностику сервоусилителя, кабельных трасс и параметров настройки контура тока — часто причина скрыта в параметрах, а не в механике. При затруднениях целесообразно привлечь специалистов для точной локализации неисправности.
Заключение
Перегрев серводвигателя почти всегда имеет конкретную, устранимую причину — будь то забитый вентилятор, окисленный контакт, неверная настройка усилителя или систематическая перегрузка. Ключ к решению — не сбрасывать аварию и продолжать работу, а последовательно проверить механику, электрику и параметры настройки, начиная с самого дешёвого и вероятного варианта.
Если после базовой диагностики причина перегрева остаётся неясной или требуется точный подбор замены двигателя, кабеля либо блока питания, специалисты ООО «Эффективное производство» помогут провести диагностику сервосистемы и подобрать совместимые комплектующие с учётом реальных параметров вашего станка.
