Частые причины выхода из строя сервоусилителей FANUC
Сервоусилитель (servo amplifier, в терминологии FANUC — SVU или servo drive) отвечает за преобразование команд ЧПУ в реальное движение осей и шпинделя, управляя током и напряжением, подаваемым на серводвигатель. Когда усилитель отказывает, станок либо не запускается вовсе, либо выдаёт алармы серии SV (Servo Alarm) с остановкой оси. Проблема в том, что за одной и той же ошибкой могут стоять совершенно разные причины — от банального забитого вентилятора до пробитого IGBT-модуля силового каскада. Ошибочная диагностика приводит к замене исправного блока или повторному выходу из строя нового усилителя сразу после установки. В статье собраны типовые сценарии отказов, на что смотреть при диагностике и как снизить риск повторной поломки.
- Как устроен сервоусилитель FANUC и что в нём чаще всего ломается
- Перегрев и деградация силовых компонентов
- Проблемы питающей сети и модуля PSM
- Ошибки подключения кабелей и обратной связи
- Механическая перегрузка оси как источник электрических отказов
- Порядок диагностики перед заменой усилителя
- Профилактика и эксплуатационные меры
Как устроен сервоусилитель FANUC и что в нём чаще всего ломается
В типовой конфигурации FANUC силовая часть привода разделена на два узла: модуль питания PSM (Power Supply Module), выпрямляющий сетевое напряжение и формирующий звено постоянного тока, и сервоусилитель SVM (Servo Module), который через силовые транзисторы IGBT формирует ШИМ-сигнал для обмоток двигателя. Управляющая плата усилителя принимает сигналы обратной связи от энкодера (encoder, датчик положения ротора) и корректирует ток в реальном времени.
Статистически наиболее уязвимы три узла:
- силовой каскад IGBT — выгорает при перегрузках, коротких замыканиях в двигателе или кабеле;
- конденсаторы звена постоянного тока — деградируют от перегрева и старения электролита;
- интерфейсные цепи энкодера и оптоволоконной шины FSSB (FANUC Serial Servo Bus) — страдают от наводок и обрывов линии.
Понимание того, какой из узлов вышел из строя, определяет дальнейшую тактику: замену всего блока, ремонт силового каскада или устранение внешней причины без вмешательства в электронику.
Перегрев и деградация силовых компонентов
Самая распространённая причина отказа — тепловой пробой силовых транзисторов из-за недостаточного охлаждения. Усилитель рассчитан на работу в определённом диапазоне температур внутри шкафа управления, и при засорении фильтров или неисправности вентиляторов радиатор перегревается, что ускоряет деградацию паяных соединений и самих кристаллов IGBT.
Характерные признаки перегрева:
- аларм по превышению температуры радиатора (в терминологии FANUC — overheat alarm) перед полным отказом;
- потемнение или следы копоти на плате силового модуля;
- нестабильная работа только в тёплое время года или после длительной непрерывной работы.
Если вентиляторы шкафа управления не заменялись несколько лет, риск перегрева резко возрастает — подшипники изнашиваются, обороты падают, а визуально лопасти продолжают вращаться. Проверить состояние охлаждения стоит в первую очередь, прежде чем разбирать сам усилитель. Актуальный ассортимент замены можно посмотреть в разделе вентиляторы охлаждения.
Проблемы питающей сети и модуля PSM
Вторая по частоте группа причин — нестабильность или выход за допуск параметров питающей сети: провалы напряжения, асимметрия фаз, помехи от соседнего силового оборудования на той же линии. Модуль PSM первым принимает удар при скачках напряжения, и его пробой нередко тянет за собой звено постоянного тока, от которого запитаны все усилители оси в шкафу.
Типичные сценарии:
- обрыв или межвитковое замыкание в цепи после грозового или коммутационного перенапряжения;
- выход из строя предохранителей звена постоянного тока с последующим каскадным отказом усилителей;
- работа станка от сети с постоянными просадками, что провоцирует повторяющиеся алармы недостаточного напряжения.
Для защиты цепей питания важно контролировать состояние предохранителей и своевременно их заменять — подробнее в разделе предохранители. Также стабильность питания повышают промышленные преобразователи частоты на вспомогательных приводах, о принципах их работы можно почитать в статье «Для чего необходим преобразователь частоты».
Ошибки подключения кабелей и обратной связи
Значительная доля алармов серии SV связана не с самим усилителем, а с деградацией силовых и сигнальных кабелей: обрыв экрана, повреждение изоляции в кабель-канале, окисление контактов разъёма. Особенно чувствительна к обрывам линия обратной связи энкодера — при потере сигнала усилитель уходит в защитную остановку, а иногда фиксирует ложную перегрузку, поскольку контур регулирования теряет корректные данные о положении ротора.
При замене повреждённого кабеля важно использовать оригинальную или полностью совместимую по распиновке продукцию — самодельные переходники нередко становятся причиной повторного отказа усилителя из-за наводок или несоответствия экранирования.
Оригинальный кабель FANUC для подключения серводвигателя или цепи обратной связи — замена изношенной линии снижает риск ложных алармов сервоусилителя.
Кроме силовых кабелей, к сбоям приводит и деградация оптоволоконной линии FSSB между ЧПУ и усилителями — загрязнённый или пережатый разъём даёт прерывистую связь, которую легко спутать с внутренней неисправностью платы управления.
Механическая перегрузка оси как источник электрических отказов
Сервоусилитель нередко выходит из строя не по своей вине, а из-за постоянной механической перегрузки привода: закисшая шарико-винтовая передача (ШВП), подклинивающие направляющие, неотрегулированный тормоз оси Z. В таких условиях усилитель длительное время работает на предельном токе, компенсируя избыточное трение, что ускоряет тепловой износ силового каскада даже при исправном охлаждении.
Косвенные признаки механической причины:
- повышенный ток удержания оси в режиме ожидания, заметный по показаниям диагностики ЧПУ;
- повторный отказ нового усилителя в течение короткого времени после замены;
- посторонний шум или вибрация привода до появления электрического аларма.
Прежде чем менять электронику, стоит проверить механику оси и состояние приводного электродвигателя — принципы их работы описаны в статье «Виды и принцип работы асинхронных электродвигателей».

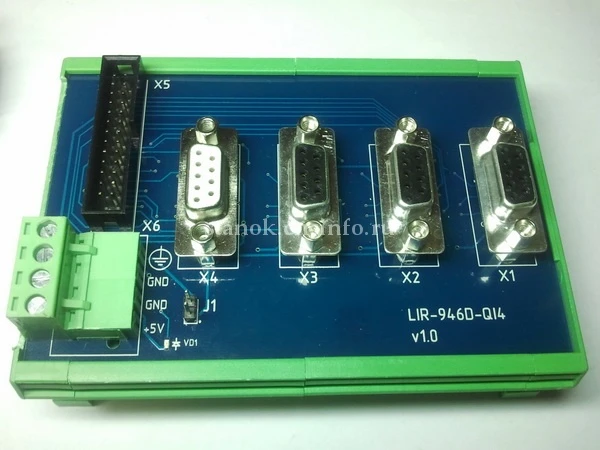

Модуль расширения используется при контроле дискретных сигналов привода и вспомогательных датчиков — полезен при углублённой диагностике цепей, связанных с работой сервопривода.
Порядок диагностики перед заменой усилителя
Замена сервоусилителя без предварительной диагностики — частая ошибка, которая оборачивается повторным выходом нового блока из строя, если исходная причина не устранена. Рекомендуемая последовательность действий:
- Зафиксировать точный код аларма и условия его появления — при разгоне, на холостом ходу или под нагрузкой.
- Проверить напряжение питания на входе шкафа и звена постоянного тока мультиметром или осциллографом.
- Осмотреть силовые и сигнальные кабели на предмет обрыва экрана, залома или следов перегрева на разъёмах.
- Проверить работу вентиляторов охлаждения и чистоту фильтров шкафа управления.
- Провести пробный пуск оси без нагрузки, чтобы отделить электрическую причину от механической.
Для операторских панелей и пультов, через которые считываются диагностические сообщения FANUC, важно, чтобы сама панель была исправна и корректно отображала коды ошибок.
Оригинальные и совместимые панели оператора для считывания кодов алармов и параметров сервопривода при диагностике.
Расшифровку конкретных кодов ошибок можно найти в отдельном материале «FANUC SV: servo alarm — причины», а общий перечень алармов ЧПУ FANUC собран в статье «FANUC ЧПУ: коды ошибок».
Профилактика и эксплуатационные меры
Полностью исключить отказ сервоусилителя нельзя — это компонент с ограниченным ресурсом силовых элементов, но частоту отказов можно снизить регулярным обслуживанием:
| Мера | Периодичность | Эффект |
|---|---|---|
| Чистка фильтров и радиаторов шкафа | Каждые 3–6 месяцев | Снижение риска перегрева силового каскада |
| Проверка вентиляторов на выработку ресурса | Ежегодно | Предотвращение теплового пробоя IGBT |
| Контроль напряжения питающей сети | При плановом ТО | Защита модуля PSM от перенапряжений |
| Осмотр кабелей и разъёмов обратной связи | Ежегодно | Исключение ложных алармов и обрывов линии |
| Проверка механики привода (ШВП, тормоз) | По регламенту станка — уточняйте по руководству | Снижение тепловой нагрузки на усилитель |
Дополнительно стоит документировать историю алармов по каждой оси — повторяющийся код с интервалом в несколько недель почти всегда указывает на внешнюю, а не внутреннюю причину, и её устранение обходится дешевле замены усилителя.
FAQ: частые вопросы
Можно ли отремонтировать сервоусилитель FANUC своими силами?
Ремонт силового каскада требует специального оборудования и опыта работы с IGBT-модулями, поэтому самостоятельно рекомендуется лишь заменить внешние компоненты — кабели, вентиляторы, предохранители. Ремонт платы управления лучше доверить сервисному центру.
Как отличить неисправность усилителя от обрыва кабеля энкодера?
При обрыве обратной связи аларм обычно возникает сразу после включения оси без нагрузки, а при внутренней неисправности усилителя — чаще под нагрузкой или после нагрева. Точный ответ даёт прозвонка кабеля и проверка сигнала на разъёме энкодера.
Почему новый сервоусилитель выходит из строя сразу после установки?
Обычно причина не в самом блоке, а в неустранённой внешней проблеме — перегрузке привода из-за закисшей ШВП, нестабильном питании или повреждённом кабеле, который продолжает подавать некорректный сигнал.
Как часто нужно проверять вентиляторы охлаждения шкафа управления?
Рекомендуется не реже одного раза в год оценивать обороты и состояние подшипников, поскольку визуально исправный вентилятор может работать со сниженной производительностью.
Влияет ли качество питающей сети на срок службы сервоусилителя?
Да, просадки напряжения и асимметрия фаз ускоряют деградацию модуля PSM и звена постоянного тока, что напрямую сокращает ресурс усилителя.
Заключение
Большинство отказов сервоусилителей FANUC связано не с внезапным «случайным» пробоем электроники, а с накопленным эффектом от перегрева, нестабильного питания, износа кабелей или механической перегрузки привода. Системная диагностика перед заменой блока экономит время простоя и предотвращает повторный выход из строя нового усилителя по той же причине.
Если аларм повторяется после замены компонентов или причину не удаётся локализовать своими силами, специалисты ООО «Эффективное производство» готовы провести диагностику сервопривода на месте и подобрать совместимые комплектующие для ремонта.
