Что такое Renishaw TS27R?

Renishaw TS27R — 3D контактный тулсеттер с проводной передачей для измерения длины и диаметра инструмента и контроля поломки на вертикальных и горизонтальных обрабатывающих центрах, а также на портальных станках. Кинематическая конструкция, юстировка щупа винтами по осям станка.

Преимущества Renishaw TS27R

Инструмент касается щупа по оси Z (измерение длины) или вращается в плоскости X/Y (измерение радиуса). Сигнал передаётся через интерфейс HSI-C, HSI или MI 8-4. Достижимая плоскостность и параллельность измерительной площадки — около 5 мкм, что даёт стабильную и повторяемую установку инструмента.

Технические характеристики Renishaw TS27R

Принцип	кинематический, 3D touch-trigger
Назначение	длина/диаметр инструмента, контроль поломки
Передача	проводная (hard-wired)
Интерфейсы	HSI-C, HSI, MI 8-4
Юстировка	винтами по осям станка
Достижимая точность площадки	≈ 5 мкм (плоскостность/параллельность)
Применение	вертикальные/горизонтальные ОЦ, портальные станки

Где купить оригинальный тулсеттер Renishaw TS27R?

Оригинальный тулсеттер Renishaw TS27R можно купить на сайте "Эффективное производство" с гарантией 12 месяцев, полным комплектом документации и технической поддержкой от специалистов.

Тулсеттер · установка инструмента · ОЦ

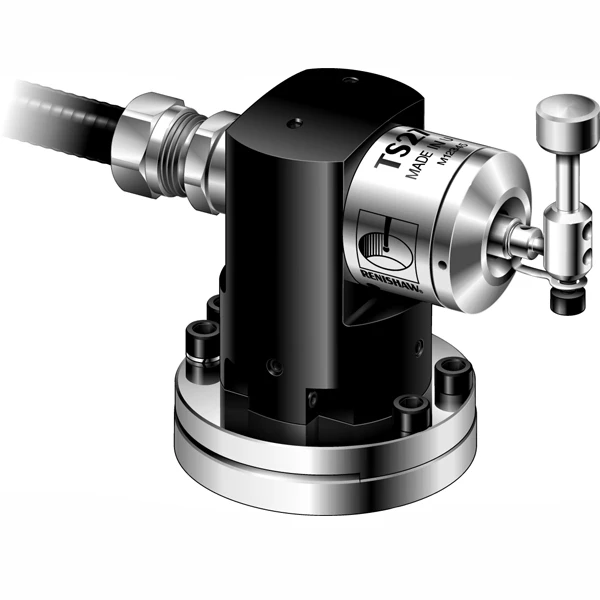

Комплект TS27R с дисковым щупом и интерфейсом HSI RENISHAW

A-2008-0359

Комплект: контактный тулсеттер TS27R с дисковым щупом и интерфейсом HSI. Длина/диаметр инструмента, контроль поломки.

Тип 3D touch-trigger Передача проводная Интерфейс HSI В комплекте щуп+HSI

под заказ Смотреть в каталоге →

TS27R или TS34

TS27R — проверенный универсальный тулсеттер для ОЦ. Более компактный TS34 имеет меньший след на столе и исполнения с задним/боковым выходом кабеля. Оба — проводные кинематические тулсеттеры; выбор по компоновке стола и габаритам станка.

Поставка и подбор. Для TS27R нужен интерфейс HSI-C, HSI или MI 8-4. Подберём комплект (тулсеттер + интерфейс) под твой станок и стойку ЧПУ. Renishaw в каталоге cnc360 →

Частые вопросы

Для чего нужен TS27R?: Для установки инструмента (измерения длины и диаметра) и контроля его поломки на обрабатывающих центрах.
Какой интерфейс нужен для TS27R?: HSI-C, HSI или MI 8-4 — в зависимости от схемы станка.
Какая точность установки инструмента достижима?: Около 5 мкм по плоскостности/параллельности измерительной площадки щупа.

Где скачать даташит TS27R?

Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw TS27R на сайте "Эффективное производство".

Скачать паспорт TS27R (PDF) Первоисточник: Renishaw
