Renishaw OTS-1: паспорт и инструкция
Датчик измерения инструмента Renishaw OTS-1 применяют на фрезерных и токарно-фрезерных обрабатывающих центрах для автоматического контроля длины, диаметра и целостности режущего инструмента без остановки цикла для ручных замеров. Ошибка в выборе интерфейса, неправильная настройка порога срабатывания или незнание паспортных ограничений приводят к ложным срабатываниям, сколам стилуса и простоям станка. В этом руководстве собраны сведения из паспорта и практика подбора, монтажа и обслуживания датчика, которые пригодятся технологу и наладчику ЧПУ.
- Что такое Renishaw OTS-1 и для чего он нужен
- Принцип работы датчика
- Устройство и комплект поставки
- Паспортные технические характеристики
- Монтаж и настройка на станке
- Виды датчиков OTS и отличия от аналогов
- Эксплуатация, обслуживание и типичные ошибки
Что такое Renishaw OTS-1 и для чего он нужен
Renishaw OTS-1 — это стационарный оптический датчик измерения инструмента (Optical Tool Setting probe), который устанавливается в рабочей зоне станка и служит эталонной точкой для настройки инструмента по длине и диаметру, а также для контроля поломки после чернового прохода. Стилус датчика касается вращающегося или неподвижного инструмента, а система ЧПУ фиксирует координату касания и записывает её в таблицу коррекций инструмента.
По сравнению с ручной установкой инструмента по индикатору или щупу, автоматический тул-сеттер сокращает время подготовки к обработке, снижает вероятность брака из-за неверно введённой коррекции и позволяет запускать безлюдные смены с автоматическим контролем состояния фрезы после каждой операции. Подробнее о логике таких проверок можно прочитать в материале про сокращение наладки ЧПУ с инструментальным щупом.
Принцип работы датчика
Внутри корпуса OTS-1 находится механизм стилуса на кинематической опоре — при касании инструмента стилус отклоняется, размыкая внутренние контакты. Ключевая особенность датчиков серии OTS — передача сигнала о срабатывании на приёмник не по проводу, а оптическим лучом (модулированным или непрерывным, в зависимости от исполнения). Это избавляет от прокладки отдельного сигнального кабеля через вращающиеся части и подвижные узлы станка, что особенно важно для многоосевых обрабатывающих центров и токарных станков с поворотным столом.
Питание датчика подаётся по кабелю от оптического интерфейса-приёмника (например, OMI-2T), который также принимает оптический сигнал срабатывания и преобразует его в электрический импульс для контроллера ЧПУ — FANUC, Siemens Sinumerik, Heidenhain TNC и другие поддерживаемые стойки. Таким образом батарея датчику не требуется — в этом принципиальное отличие от беспроводных измерительных щупов деталей типа OMP или RMP, где радиосигнал и автономное питание от батареи обязательны.
Устройство и комплект поставки
Конструктивно OTS-1 — литой герметичный корпус с оптическим окном для передачи сигнала и посадочным резьбовым отверстием для крепления стилуса. В зависимости от исполнения на датчик устанавливается дисковый или квадратный стилус — выбор определяется геометрией измеряемого инструмента и допустимой зоной обзора для касания.
- корпус датчика с механизмом стилуса и оптическим передатчиком;
- стилус (дисковый или квадратный, сменный элемент);
- кабель питания и передачи данных до оптического интерфейса;
- оптический интерфейс-приёмник (OMI-2T или аналогичный) с указанной в паспорте дальностью действия по кабелю;
- крепёжный комплект и, при заказе, монтажная стойка.
Ниже — карточки типовых комплектов с датчиком OTS в разных исполнениях, которые встречаются в поставке вместе с измерительными щупами детали и оптическим интерфейсом.

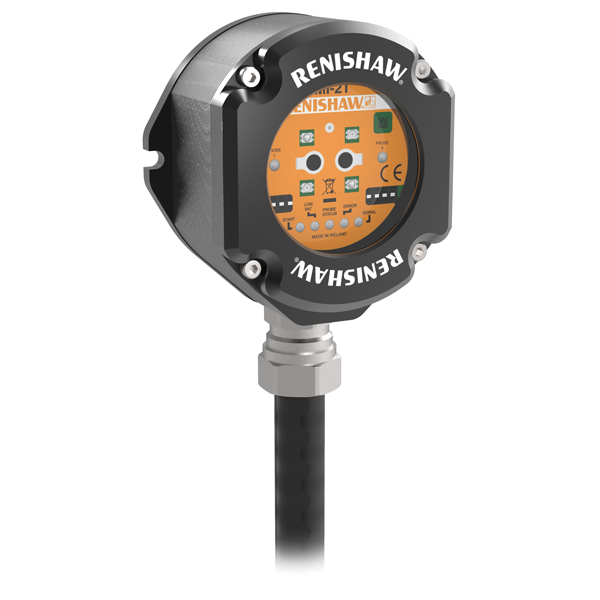

Комплексная поставка: измерительный щуп детали OMP40-2, тул-сеттер OTS с дисковым стилусом и оптический приёмник OMI-2T с дальностью кабеля 8 м — закрывает и контроль детали, и контроль инструмента через один интерфейс.

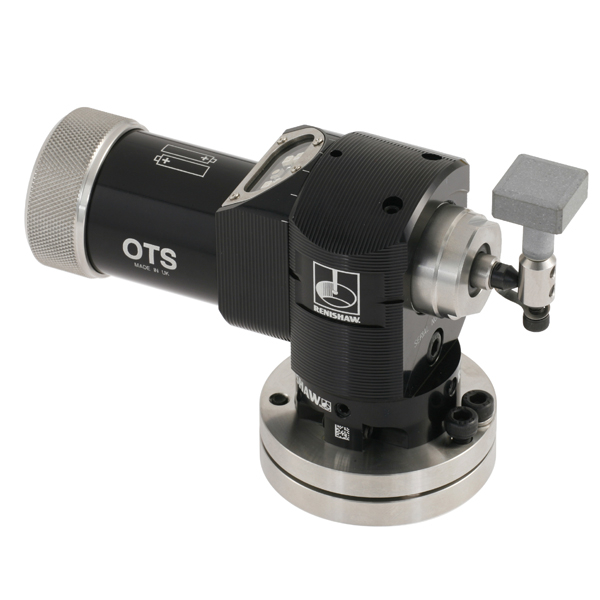

Модификация датчика OTS с квадратным стилусом и модулированным оптическим сигналом — вариант для установки в зонах с ограниченной прямой видимостью до приёмника.
Паспортные технические характеристики
Ниже сведены типовые параметры датчика OTS-1 по данным паспорта производителя. Точные значения для конкретной партии и модификации уточняйте по паспорту устройства и руководству станка — характеристики оптических датчиков зависят от исполнения стилуса и версии интерфейса.
| Параметр | Типовое значение |
|---|---|
| Тип передачи сигнала | оптическая (модулированная или непрерывная, зависит от исполнения) |
| Повторяемость срабатывания | единицы микрометров (уточняйте по паспорту) |
| Тип стилуса | дисковый или квадратный, сменный |
| Степень защиты корпуса | IP68 (устойчив к СОЖ и стружке) |
| Питание | от оптического интерфейса-приёмника по кабелю, без батареи |
| Диапазон рабочей температуры | 0…+50 °C (уточняйте по паспорту) |
| Совместимые интерфейсы | OMI-2T и аналогичные оптические приёмники Renishaw |
| Поддерживаемые стойки ЧПУ | FANUC, Siemens Sinumerik, Heidenhain TNC и другие через соответствующий модуль |
Монтаж и настройка на станке
Порядок ввода датчика в работу:
- Выбрать место установки в рабочей зоне так, чтобы оптическое окно датчика находилось в прямой видимости приёмника без экранирования подвижными узлами станка.
- Закрепить корпус OTS-1 на монтажной стойке или в кронштейне станка, обеспечив жёсткость крепления — люфт основания напрямую влияет на повторяемость измерения.
- Подключить кабель питания к оптическому интерфейсу-приёмнику, соответствующему модели датчика.
- Ввести в параметры ЧПУ координаты положения датчика и логику цикла измерения инструмента (макрос M-функции или встроенный цикл производителя стойки).
- Выполнить пробное касание эталонным инструментом известной длины и сверить показания с фактическим значением, скорректировав при необходимости смещение.
- Настроить скорость подхода инструмента к стилусу — для первого касания используют пониженную скорость, чтобы избежать удара и деформации стилуса.
Электрическое подключение и распиновка кабелей интерфейса приведены в паспорте на конкретную модель приёмника — при замене кабеля важно сохранить соответствие разъёмов, иначе датчик не даст сигнал срабатывания. Общие рекомендации по подбору кабельной продукции для датчиков ЧПУ есть в разделе кабели для станков с ЧПУ.
Виды датчиков OTS и отличия от аналогов
Линейка тул-сеттеров Renishaw включает несколько модификаций, различающихся типом сигнала, стилусом и совместимостью с интерфейсами. Ниже — сравнение с близкими по назначению датчиками измерения инструмента, встречающимися в каталоге.
| Датчик | Тип сигнала | Особенность |
|---|---|---|
| OTS-1 / OTS AA | оптический, модулированный или непрерывный | сменный стилус (дисковый/квадратный), питание от интерфейса |
| OLP40 | оптический, по таймеру | компактный корпус, ориентирован на станки с ограниченным пространством |
| OMP40-2 | оптический, радиочастотный (в зависимости от исполнения) | измерительный щуп детали, а не инструмента |
| OTC200 | оптический | альтернативная линейка тул-сеттеров с иной геометрией установки |
Ключевая ошибка при подборе замены — спутать датчик измерения инструмента (тул-сеттер) с измерительным щупом детали. Они решают разные задачи и не взаимозаменяемы даже при совместимости с одним и тем же оптическим интерфейсом. Разница между этими типами датчиков подробно разобрана в статье о различиях стилуса, щупа и наконечника.
Альтернативная линейка оптических тул-сеттеров для контроля длины, диаметра и поломки инструмента — рассматривают как замену OTS-1 при иной геометрии рабочей зоны.
Тот же комплект измерения детали и инструмента, но с увеличенной длиной кабеля приёмника (15 м) — для станков с удалённым расположением интерфейса от рабочей зоны.
Эксплуатация, обслуживание и типичные ошибки
Регулярный контроль состояния датчика существенно снижает риск простоя станка. Основные пункты обслуживания:
- периодически очищать оптическое окно датчика и приёмника от масляного тумана и стружки — загрязнение снижает дальность и стабильность оптической передачи сигнала;
- проверять стилус на предмет деформации после аварийных касаний — гнутый или сколотый стилус даёт систематическую погрешность измерения;
- контролировать целостность кабеля питания и разъёмов, особенно в зонах повышенной вибрации;
- сверять паспортное значение повторяемости с фактическим отклонением на контрольном инструменте не реже, чем в рамках планового ТО станка.
Типичные ошибки при работе с OTS-1:
- установка датчика без учёта прямой видимости до приёмника — сигнал теряется на некоторых поворотах оси;
- завышенная скорость подхода при первом касании инструмента, что приводит к преждевременному износу или излому стилуса;
- использование стилуса, не рассчитанного на геометрию конкретного инструмента (например, дискового стилуса для инструмента с малым зазором между режущими кромками);
- игнорирование паспортного диапазона температур — при работе в неотапливаемом цехе оптическая электроника может давать ложные срабатывания.
Для базовой диагностики отклонений в измерениях инструмента полезно также проверить приводы осей станка — люфты и износ шарико-винтовой передачи (ШВП) искажают координату касания даже при исправном датчике.
FAQ: частые вопросы
Нужна ли батарея для работы Renishaw OTS-1?
Нет. Датчик получает питание по кабелю от оптического интерфейса-приёмника, батарея не требуется — в этом отличие от беспроводных измерительных щупов детали.
Можно ли использовать OTS-1 вместе с измерительным щупом детали от одного интерфейса?
Да, при совместимости модификаций оба датчика подключаются через общий оптический приёмник, но логика измерения инструмента и детали в ЧПУ настраивается отдельными циклами.
Как понять, что оптическое окно датчика загрязнено?
Появляются нестабильные или пропущенные срабатывания при касании инструмента, хотя механически стилус исправен — в этом случае проверьте и очистите оптическое окно датчика и приёмника.
Что делать, если стилус погнулся после столкновения?
Заменить стилус на новый той же модификации и заново выполнить калибровочное касание эталонным инструментом, иначе показания длины и диаметра будут смещены.
Чем OTS-1 отличается от OLP40?
OTS-1 использует сменный дисковый или квадратный стилус и модулированный либо непрерывный оптический сигнал, а OLP40 — более компактный датчик с сигналом по таймеру, ориентированный на станки с ограниченным пространством установки.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OTS-1 на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
Заключение
Renishaw OTS-1 — надёжный инструмент автоматизации наладки на станках с ЧПУ, если соблюдены условия монтажа, паспортные ограничения по температуре и защите, а также регламент обслуживания стилуса и оптического окна. Большая часть отказов датчика связана не с самим устройством, а с неверной установкой, загрязнением оптического пути или использованием несовместимого интерфейса.
Если нужно подобрать датчик OTS-1 под конкретную модель станка, определить совместимый интерфейс или продиагностировать причину ложных срабатываний — обратитесь к специалистам ООО «Эффективное производство»: подскажем оптимальную конфигурацию и поможем с поставкой.
