Renishaw OMI-2T: паспорт и инструкция по подключению приёмника оптического сигнала
Оптический интерфейс OMI-2T — узел, который часто остаётся «за кадром» при обсуждении измерительных систем Renishaw: основное внимание уделяют самому датчику — OMP40-2, OMP60 или OTS, а приёмник сигнала воспринимают как второстепенный аксессуар. На практике именно OMI-2T отвечает за то, дойдёт ли сигнал от щупа до стойки станка без искажений и задержек. Ошибки монтажа, неверный выбор длины кабеля или путаница в протоколах модуляции приводят к тому, что станок «не видит» касание датчика или ловит ложные срабатывания. В этом руководстве разбираем паспортные данные OMI-2T, его совместимость с датчиками линейки Renishaw и типичные ошибки при установке.
- Назначение и принцип работы OMI-2T
- Технические характеристики
- Совместимость с датчиками Renishaw
- Монтаж и подключение
- Настройка режимов и протоколов передачи
- Типичные неисправности и диагностика
- Заключение
Назначение и принцип работы OMI-2T
OMI-2T (Optical Machine Interface) — приёмопередающий модуль, который устанавливается внутри рабочей зоны или в защищённом отсеке станка и служит связующим звеном между беспроводным датчиком (щупом для измерения детали или инструмента) и стойкой ЧПУ. Сам датчик — например, контактный измерительный щуп OMP40-2 или щуп для настройки инструмента OTS — при касании формирует триггерный сигнал и передаёт его по оптическому каналу без проводов. OMI-2T принимает этот инфракрасный сигнал, декодирует его и через кабель (в зависимости от модификации — 8 или 15 метров) выдаёт стандартный электрический сигнал в интерфейс станка.
Ключевое отличие OMI-2T от более простых приёмников — поддержка нескольких протоколов модуляции сигнала. Это позволяет использовать один и тот же интерфейс с разными поколениями датчиков: как с современными модулированными (MP), так и с более старыми, работающими по временным импульсам (timed pulse). Именно поэтому OMI-2T поставляется в комплекте с датчиками разных серий — от OMP40-2 и OMP60 до OTS и OLP40.
Для понимания места OMI-2T в общей схеме измерений полезно посмотреть, как устроены контактные измерительные системы для производственных станков в целом — там описан весь тракт от касания щупа до обработки сигнала в ЧПУ.
Технические характеристики
Паспортные данные OMI-2T определяют, в каком диапазоне температур и на каком расстоянии от датчика можно рассчитывать на устойчивый приём сигнала. Точные значения по конкретной ревизии модуля уточняйте по паспорту изделия — ниже приведены общие параметры, характерные для этой линейки интерфейсов Renishaw.
| Параметр | Значение |
|---|---|
| Тип модуля | Оптический приёмник/интерфейс сигнала (Optical Machine Interface) |
| Поддерживаемые протоколы | Модулированный (MP) и традиционный по временным импульсам |
| Совместимые датчики | OMP40-2, OMP60, OTS, OLP40 и другие оптические датчики Renishaw |
| Длина соединительного кабеля | 8 м или 15 м в зависимости от исполнения |
| Способ установки | Внутри рабочей зоны станка, в зоне прямой видимости с датчиком |
| Выходной сигнал | Электрический триггерный сигнал для интерфейса стойки ЧПУ |
Отдельно стоит проверять степень защиты корпуса и допустимую загрязнённость СОЖ (смазочно-охлаждающей жидкостью) в зоне установки — эти данные всегда указаны в паспорте конкретной партии и могут отличаться от общих справочных значений.
Совместимость с датчиками Renishaw
OMI-2T редко продаётся отдельно — чаще это часть готового комплекта, куда входят сам приёмник, кабель нужной длины и один или два датчика: измерительный щуп для контроля детали и щуп для настройки инструмента. Такая комплектация закрывает типовую задачу обрабатывающего центра — измерение заготовки и контроль длины/диаметра инструмента одним интерфейсом.
Готовый комплект для обрабатывающего центра: измерительный щуп детали, щуп настройки инструмента и приёмник с кабелем 8 м под компактную установку внутри станка.
Для станков с более крупной рабочей зоной применяют комплекты с датчиком OMP60 — он рассчитан на больший ход штока и подходит для тяжёлых обрабатывающих центров.
Комплект для средних и крупных обрабатывающих центров: усиленный датчик OMP60 с большим ходом штока в паре с приёмником OMI-2T.
Помимо парных комплектов датчиков, OMI-2T поставляется отдельным модулем — это удобно, если приёмник вышел из строя, а сами датчики ещё в рабочем состоянии, или если требуется заменить кабель на более длинный.

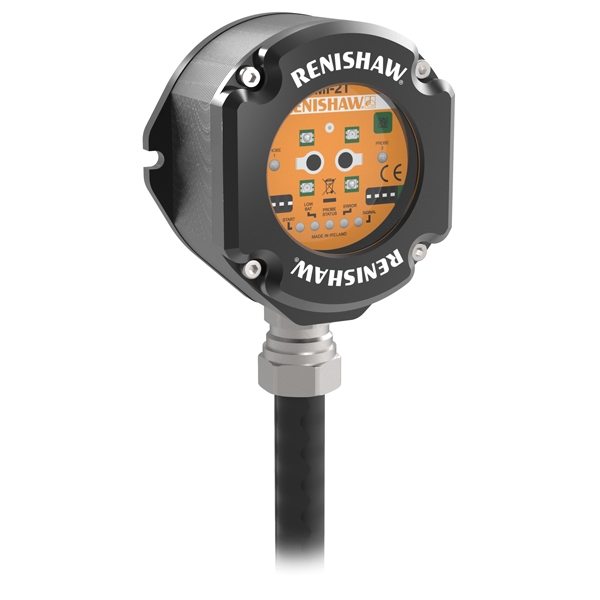

Отдельный модуль приёмника с кабелем 15 м — вариант для станков с удалённым расположением электрошкафа или для замены вышедшего из строя интерфейса без замены датчиков.
Стоит учитывать, что более старые датчики — например OMP40-2 в исполнении с временной модуляцией или OLP40 — используют иной протокол передачи, и при подборе интерфейса важно свериться с паспортом конкретного датчика, чтобы не получить рассинхронизацию сигнала. Подробнее о выборе щупов для конкретной задачи — в статье о том, как выбрать датчики Renishaw для ЧПУ.
Монтаж и подключение
Правильное расположение OMI-2T внутри станка напрямую влияет на устойчивость оптической связи с датчиком. Общие принципы монтажа:
- Приёмник устанавливают так, чтобы линза находилась в прямой видимости от датчика на протяжении всего цикла измерения — без перекрытия стружкоотводом, ограждениями или трубками подачи СОЖ.
- Модуль крепят на жёсткой, не подверженной вибрации части корпуса станка — на подвижных элементах (например, на кожухе оси) устойчивость сигнала снижается.
- Кабель прокладывают отдельно от силовых линий приводов, избегая параллельных участков большой длины — это снижает наводки на слаботочный сигнал.
- Перед фиксацией проверяют совместимость длины кабеля с реальным расстоянием до электрошкафа: комплекты выпускаются в исполнении 8 м и 15 м, запас по длине не помешает при последующем обслуживании.
- Линзу приёмника периодически очищают от масляного тумана и пыли — загрязнённая оптика снижает дальность и надёжность приёма сигнала.
Если станок работает в условиях интенсивного разбрызгивания СОЖ, оптику приёмника стоит защищать сменной линзой — это расходный элемент, который проще заменить, чем восстанавливать поцарапанную или помутневшую поверхность модуля.

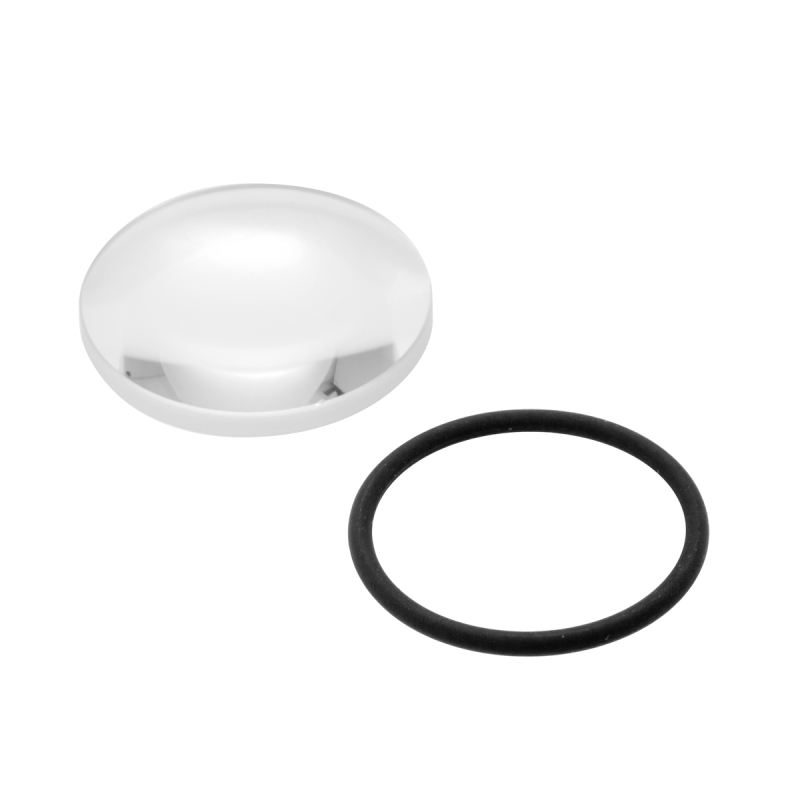

Сменная линза для приёмника — расходный элемент, который заменяют при царапинах или помутнении оптики без демонтажа всего модуля.
Электрическое подключение выполняют строго по схеме, приведённой в паспорте станка: интерфейс OMI-2T коммутируется на вход измерительного канала стойки ЧПУ, для FANUC и Siemens это, как правило, отдельный разъём на плате управления осями или отдельный модуль ввода сигнала щупа. Расположение и распиновку разъёма уточняйте по документации на конкретную модель станка.
Настройка режимов и протоколов передачи
После монтажа OMI-2T требует согласования с типом подключённого датчика. Ключевые моменты настройки:
- Определить, какой датчик работает в паре с интерфейсом — модулированный (MP) тип сигнала или традиционный, по временным импульсам. От этого зависит режим приёма, который выбирается перемычками или через сервисное меню стойки — конкретный способ уточняйте по паспорту приёмника.
- Проверить синхронизацию по тестовому касанию: при штатной работе стойка ЧПУ должна фиксировать срабатывание щупа без задержек и повторов.
- Настроить параметры цикла измерения в управляющей программе или в параметрах стойки — скорость подвода к детали, ход отвода после срабатывания, число повторных измерений для усреднения результата.
- При использовании нескольких датчиков в одной ячейке (например, измерительного щупа и щупа настройки инструмента) убедиться, что оба работают в едином протоколе модуляции и не создают взаимных помех.
Для первичной настройки и последующей калибровки точности измерений полезно ознакомиться с материалом о калибровке щупа Renishaw и контроле точности измерений — там разобран порядок проверки повторяемости срабатывания.
Типичные неисправности и диагностика
Большинство отказов OMI-2T связано не с самим модулем, а с внешними факторами — загрязнением оптики, механическим повреждением кабеля или нарушением линии видимости между датчиком и приёмником. Основные симптомы и вероятные причины сведены в таблице.
| Симптом | Вероятная причина |
|---|---|
| Стойка не фиксирует касание датчика | Нарушена линия видимости, разряжена батарея датчика или неверно выбран протокол модуляции |
| Ложные срабатывания без касания | Засветка приёмника посторонним источником света или отражённым лучом, электромагнитные наводки на кабель |
| Периодическая потеря сигнала | Загрязнение линзы приёмника или самого датчика СОЖ и стружкой |
| Нет сигнала на стойке при исправном датчике | Повреждение кабеля интерфейса или неисправность самого модуля OMI-2T |
Если после проверки оптики, кабеля и настроек протокола сигнал по-прежнему нестабилен, целесообразно протестировать датчик и приёмник по отдельности на заведомо исправном оборудовании — это позволяет локализовать неисправность до замены узла. Общий алгоритм такой диагностики описан в статье об ошибках Renishaw и способах их устранения. Для станков, где измерительная система используется интенсивно, также стоит периодически проверять контактную часть щупа — рекомендации по замене приведены в материале о замене стилуса щупа Renishaw.
FAQ: частые вопросы
Чем OMI-2T отличается от других приёмников Renishaw, например OMI или OMI-2?
Отличие в поддерживаемых протоколах модуляции и совместимости с конкретными сериями датчиков. Перед заменой приёмника сверяйте артикул и паспорт датчика, чтобы протоколы совпадали.
Можно ли использовать кабель большей длины, чем указано в комплекте?
Штатно интерфейс поставляется с кабелем фиксированной длины — 8 или 15 метров. Замену на нестандартную длину нужно согласовывать с учётом требований к экранированию и затуханию сигнала.
Как понять, что причина сбоя — в приёмнике, а не в датчике?
Проверьте датчик на другом станке с аналогичным интерфейсом или замените батарею датчика и линию видимости. Если сигнал по-прежнему не проходит при заведомо исправном датчике — неисправен приёмник или кабель.
Нужно ли отдельное питание для OMI-2T?
Питание модуля обычно подаётся от электрошкафа станка через тот же кабель, что передаёт выходной сигнал — отдельного источника не требуется. Точную схему уточняйте по паспорту станка.
Как часто нужно чистить линзу приёмника?
Периодичность зависит от условий эксплуатации — при интенсивном разбрызгивании СОЖ и стружки проверку стоит проводить при каждом плановом ТО, не дожидаясь сбоев в работе измерительного цикла.
Где скачать даташит и руководство
Вы можете скачать официальный даташит и руководство по эксплуатации Renishaw OMI-2T на сайте «Эффективное производство».
Скачать паспорт (PDF) Первоисточник: Renishaw
Заключение
OMI-2T — не самостоятельный измерительный прибор, а канал передачи сигнала, от исправности которого зависит корректность работы всей измерительной системы станка. Правильный выбор длины кабеля, аккуратный монтаж с учётом прямой видимости и своевременная очистка оптики закрывают большинство эксплуатационных проблем этого узла.
Если нужно подобрать интерфейс под конкретную модель станка, определить совместимость с уже установленным датчиком или диагностировать нестабильную работу измерительного канала — специалисты ООО «Эффективное производство» помогут с подбором комплектующих и разберутся в причинах сбоя по параметрам вашего оборудования.
